Tours verticaux de grande dimensions

Srie AS - un montant (mm 6500 - mm 18000)

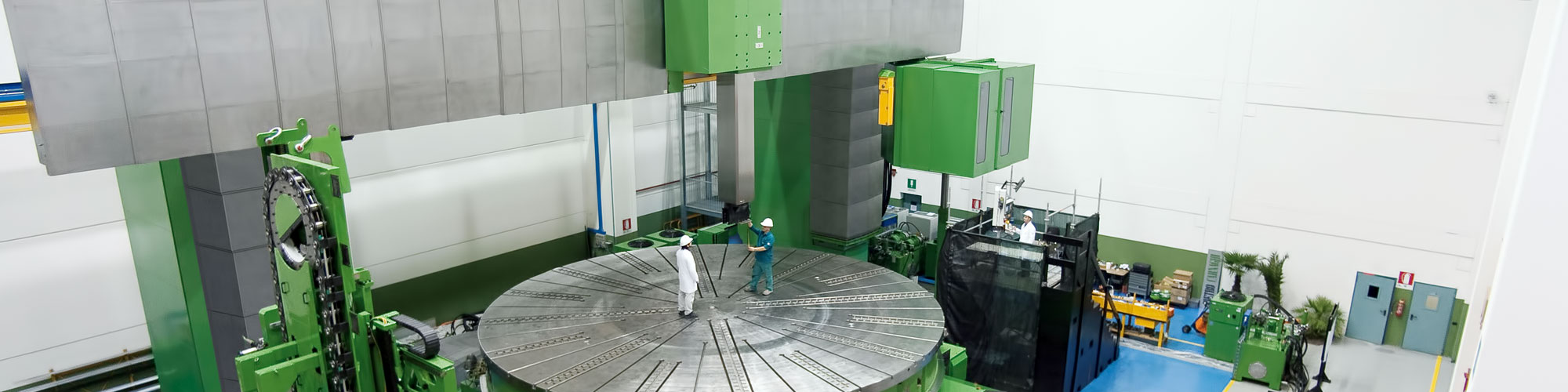

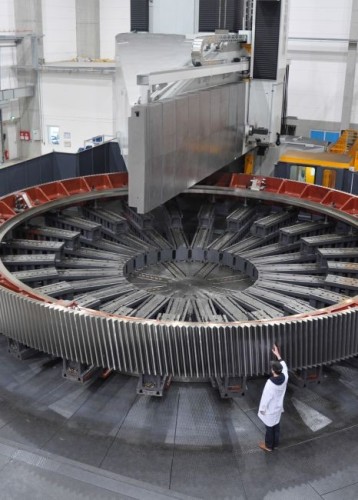

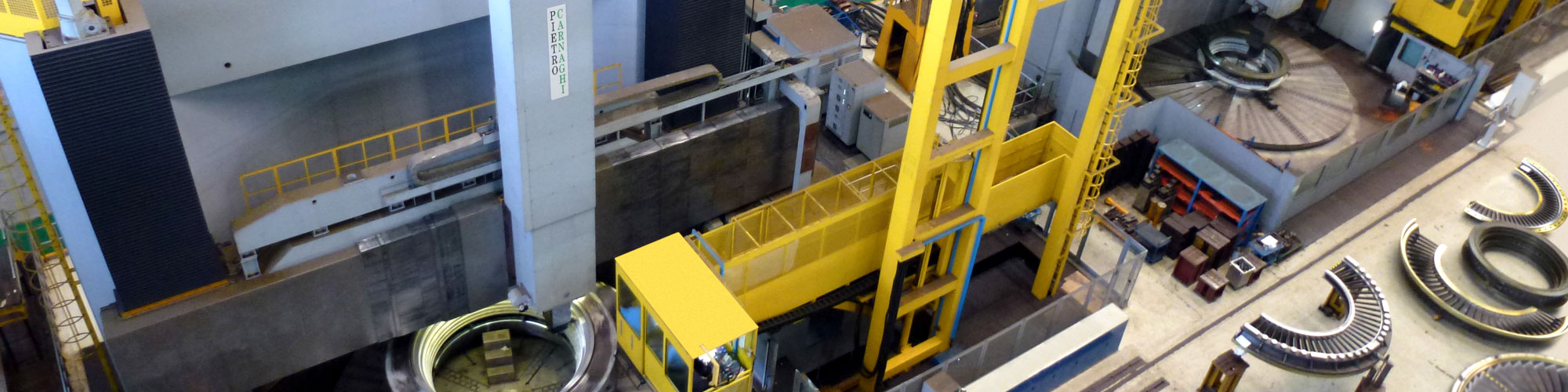

Tours verticaux de grandes dimensions, SERIE AS.
Ils sont caractérisés par une structure extrêmement rigide, avec un seul montant à colonne fixé au sol.
La structure est particulièrement fonctionnelle pour l’usinage de grands diamètres, en effet sa capacité à augmenter le diamètre usinable est considérable.
La structure est constituée d’un siège recevant le plateau, la boite de vitesses et d’un seul montant, avec glissières pour le déplacement de la traverse mobile. La forme et les dimensions de cette dernière sont largement suffisantes pour supporter les conditions de travail les plus difficiles.
Un mécanisme sophistiqué de compensation mécanique de la traverse et du montant, fruit d’années expérience, a été développé dans différents domaines d’application : des usinages de composants pour le secteur nucléaire en passant par l’aérospatial.
Les trois types de tirants de compensation différents agissent afin de minimiser les déflexions géométriques générées par les grosses masses en mouvement sur les axes linéaires de la machine.
De plus, les structures sont conçues à l’aide de l’analyse par éléments finis (FEM) et sont soumises à des cycles de stabilisation thermique de distension.


Caractéristiques techniques:

    AS 65
T/TM
AS 80
T/TM
AS 100
T/TM
AS 120
T/TM
AS 140
T/TM
AS 160
T/TM
AS 180
T/TM
Max. turning diameter mm 6500 8000 10000 12000 14000 16000 18000
Table diameter mm 6000 6500 8000 8000 10000 10000 10000
Standard weight t 200 200 200 200 350 350 350
Max. allowable weight t 250 250 350 350 500 500 500
Max. RPM rpm 60 60 40 40 35 35 35
Turning power kW 150 - (230) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm 350 x 350 - (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm 1500 - (2000) - (2500) - (3000) - (3500) - (4000)
Milling power kW 40 / 60 / 71 /100
Max. RPM rpm 2500 - 3000 (6000)
Rapid feeds X-Z-axes mm./min 15000 10000
