Grosse karusselldrehmaschinen

Baureihe AS - einzelstšnder (mm 6500 - mm 18000)

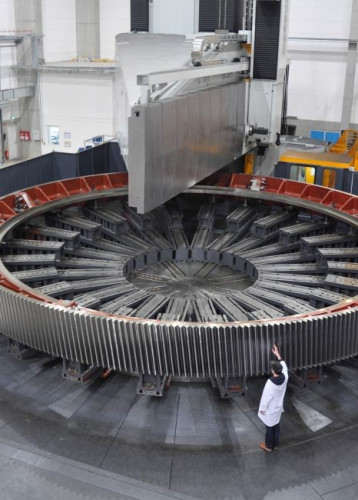

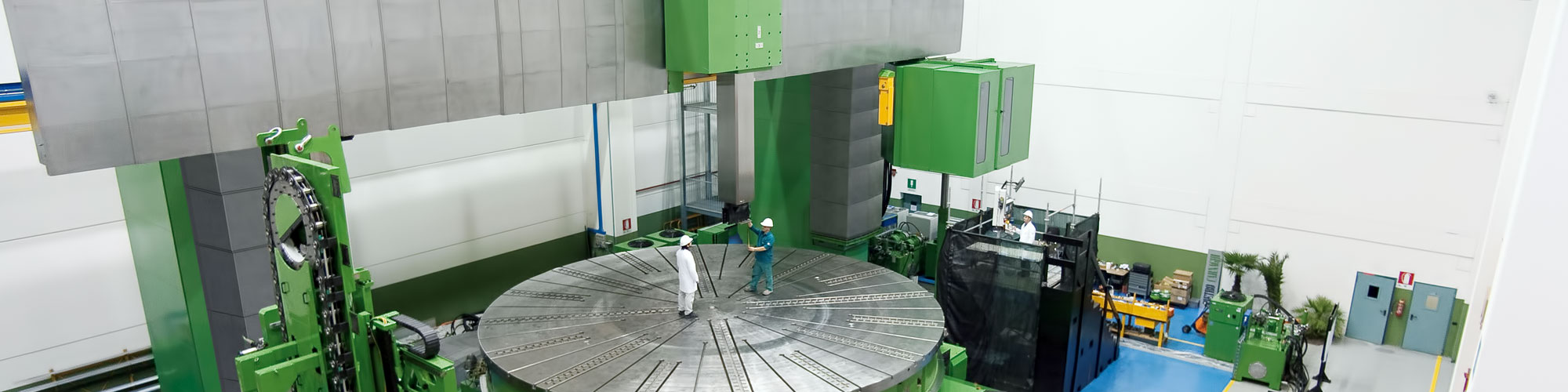

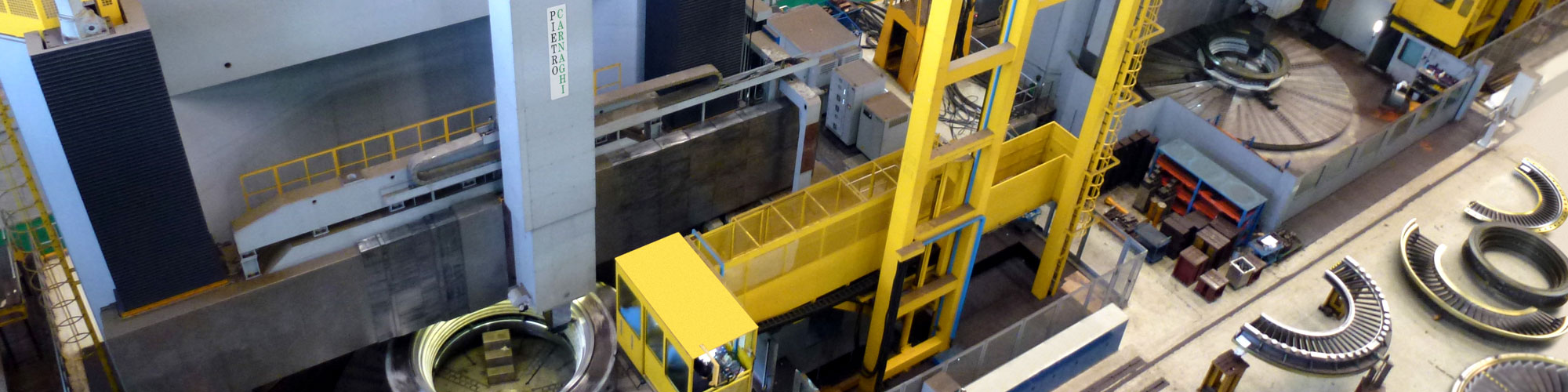

Die PIETRO CARNAGHI Karussellmaschinen der Baureihe AS sind als extrem steife Einzelständermaschinen konstruiert.
Diese Bauweise ermöglicht die Bearbeitung von sehr grossen Werkstückdurchmessern.

Die AS Maschine besteht aus einer Basiseinheit mit Planscheibe, integrierter Hauptantriebsspindel und dazugehörendem Getriebe und einem separatem Ständer mit höhenverstellbarem Auslegerarm. (Optional kann die Planscheibe auch über hydrostatische Führungen verfahren werden.)

Durch jahrzentelange Erfahrung auf dem Gebiet der Grossteilbearbeitung (AKW und Raumfahrt) wurde ein ausgereiftes System zur mechanischen Kompensation des Auslegers und des Ständers entwickelt.
Drei verschiedene Kompensationszylinder werden gleichzeitig entsprechend geregelt um geometrische Veränderungen der Bauteile, hervorgerufen durch Bewegungen grosser Massen an den Maschinenachsen, zu kompensieren.
Alle Maschinenelemente sind über die finite Elemente Methode konstruiert, thermisch behandelt und spannungsfrei.


Technische Daten:



    AS 65
T/TM
AS 80
T/TM
AS 100
T/TM
AS 120
T/TM
AS 140
T/TM
AS 160
T/TM
AS 180
T/TM
Max. turning diameter mm 6500 8000 10000 12000 14000 16000 18000
Table diameter mm 6000 6500 8000 8000 10000 10000 10000
Standard weight t 200 200 200 200 350 350 350
Max. allowable weight t 250 250 350 350 500 500 500
Max. RPM rpm 60 60 40 40 35 35 35
Turning power kW 150 - (230) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm 350 x 350 - (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm 1500 - (2000) - (2500) - (3000) - (3500) - (4000)
Milling power kW 40 / 60 / 71 /100
Max. RPM rpm 2500 - 3000 (6000)
Rapid feeds X-Z-axes mm./min 15000 10000
