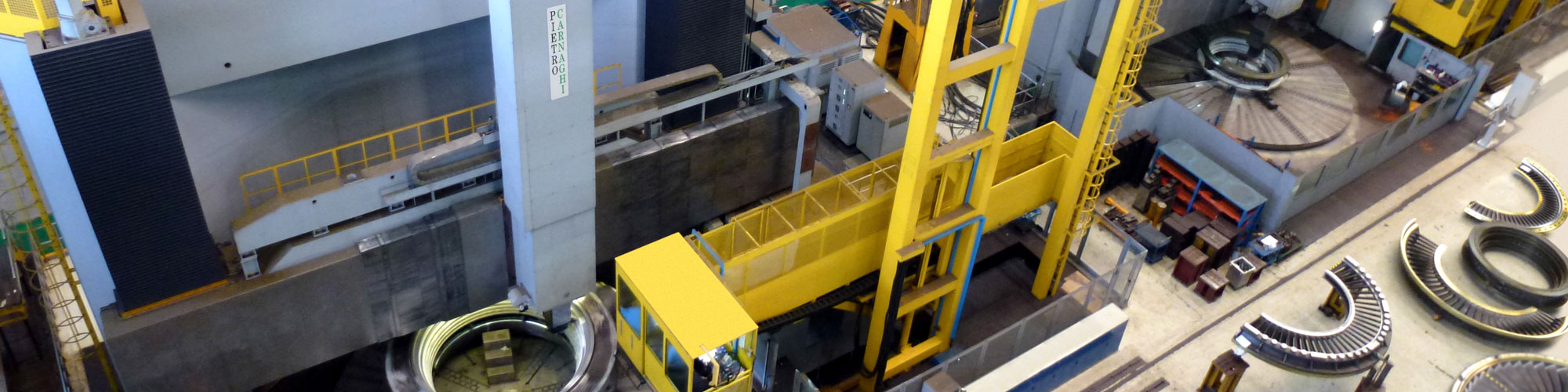

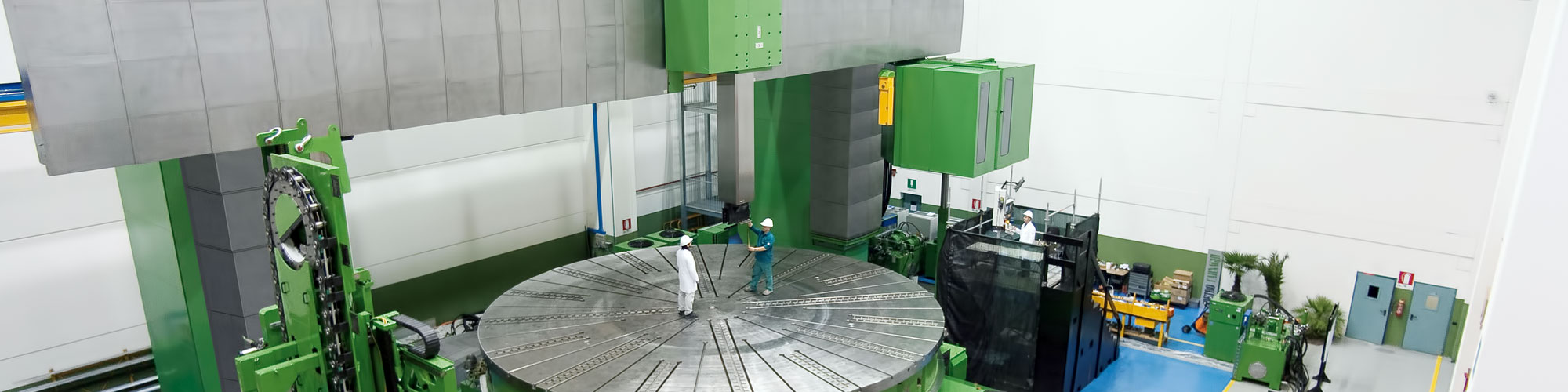

Karusselldrehmaschinen

Baureihe AC (mm 1600-3200)

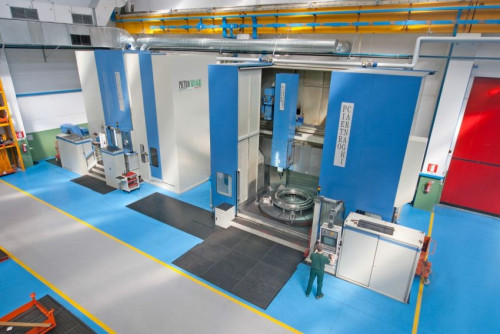

Das vertikale PIETRO CARNAGHI Drehzentrum vom Typ AC ist gekennzeichnet durch eine extrem steife, kompakte und thermosymmetrische Bauweise. Die Ständer sind auf dem Maschinenbett montiert.
Durch den Zusammenbau der einzelnen Maschinenelemente ergibt sich eine maximale Stabilität und Steifigkeit.
Die verstellbare Quertraverse sowie der Abstand der Führungsbahnen ist unter Berücksichtigung der einwirkenden Schnittkräfte groß dimensioniert.
An der Vorderseite der Traverse befinden sich zwei breite, hydrostatische Führungsbahnen auf denen der Querschlitten horizontal verfährt.
Auf dem Querschlitten wiederum befindet sich die vertikale Verschiebeeinheit (RAM) welche allseitig hydrostatisch geführt wird.

Durch vielfältige, verfügbare Konfigurationen (verschiedene Drehhöhen, verfahrbare Planscheiben, RAM Abmessungen, verschiedenstes Zubehör, Fräsköpfe, Werkzeug- und Werkstückvermessung) kann dieser Maschinentyp sehr flexibel an geforderte Notwendigkeiten angepasst werden, höchste Präzision im Schlichtbereich als auch stärkste Beanspruchung im Schruppbereich sind möglich.


Technische Daten:

    AC16T/TM AC20T/TM AC24T/TM AC28T/TM AC32T/TM
Max. turning diameter mm 1600 2000 2400 2800 3200
Table - Pallet diameter mm 1250 / 1400 1600 / 1800 2000 / 2200 2200 / 2500 2800 / 3000
Max. allowable weight t 12 15 20 30
Standard RPM RPM 450 / 450 375 / 375 275 / 250 250 / 250 225 / 200
Turning power kw 60 - 100
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 1200 - 1500 - 1800 - 2100 1200 - 1500 - 1800 - 2100
Ram section mm 250 x 250 - (300 x 300)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000)
Milling power kw 37 / 40
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000 20000
