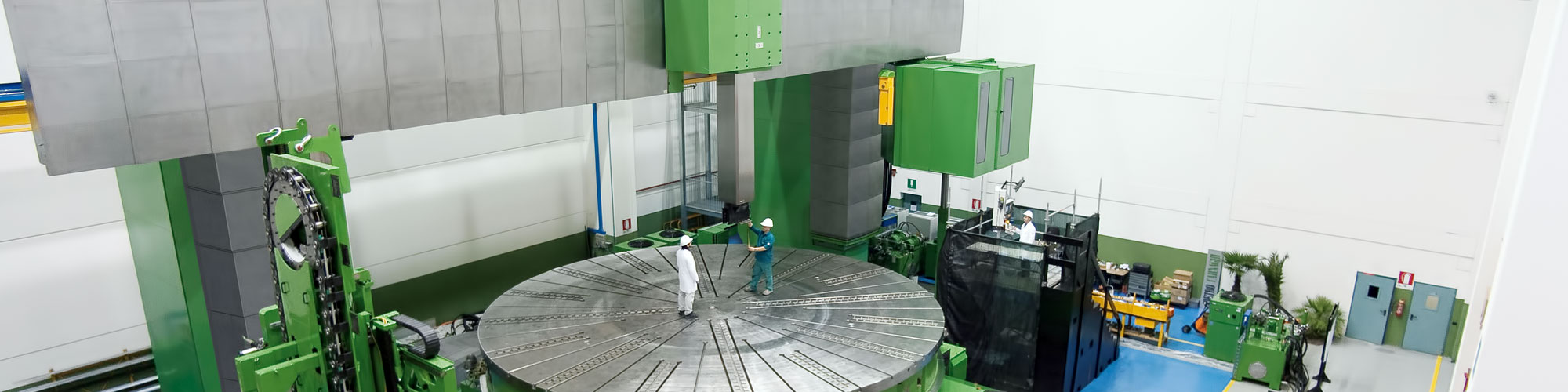

Grosse karusselldrehmaschinen

Baureihe AP doppelstšnder (mm 7000 - mm 14000)


Die AP Baureihe besteht aus 2 Ständern, konstruiert zur Bearbeitung von grossen Bauteilen bis zu einem Druchmesser von 14 Metern.
Die beiden Ständer sind mit der Basismaschine verbunden. Planscheibe, Hauptantrieb und Getriebe sind Bestandteile dieser Maschinenbasis.
Alle genannten Maschinenelemente bilden eine optimale Maschinenstruktur und garantieren maximale Stabilität und Steifigkeit.

Die senkrecht verstellbare Quertraverse sowie der Abstand der Führungsbahnen ist unter Berücksichtigung der einwirkenden Schnittkräfte groß dimensioniert.
An der Vorderseite der Traverse befinden sich zwei breite, hydrostatische Führungsbahnen auf denen der Querschlitten horizontal verfährt.
Auf dem Querschlitten wiederum befindet sich die vertikale Verschiebeeinheit (RAM) welche allseitig hydrostatisch geführt wird.
Alle Maschinenstrukturen sind über die finite Elemente Methode (FEM) konstruiert. Die Hauptbestandteile thermisch bearbeitet und spannungsfrei.





Technische Daten:

    AP 70
T/TM
AP 80
T/TM
AP 90
T/TM
AP 100
T/TM
AP 120
T/TM
AP 130
T/TM
AP 140
T/TM
Max. turning diameter mm 7000 8000 9000 10000 12000 13000 14000
Table diameter mm 6000 6500 8000 8000 8000 10000 10000
Standard weight t 200 200 200 200 200 350 350
Max. allowable weight t 250 250 350 350 350 500 500
Max. RPM rpm 60 60 50 50 50 35 35
Turning power kW 120 - (180) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm (2000) - (2500) - 3000 - 3500 - 4000
Milling power kW 60 / 71 / 100
Max. RPM rpm 2500 - 3000 - (6000)
Rapid feeds X-Z-axes mm./min 15000
