Produktion

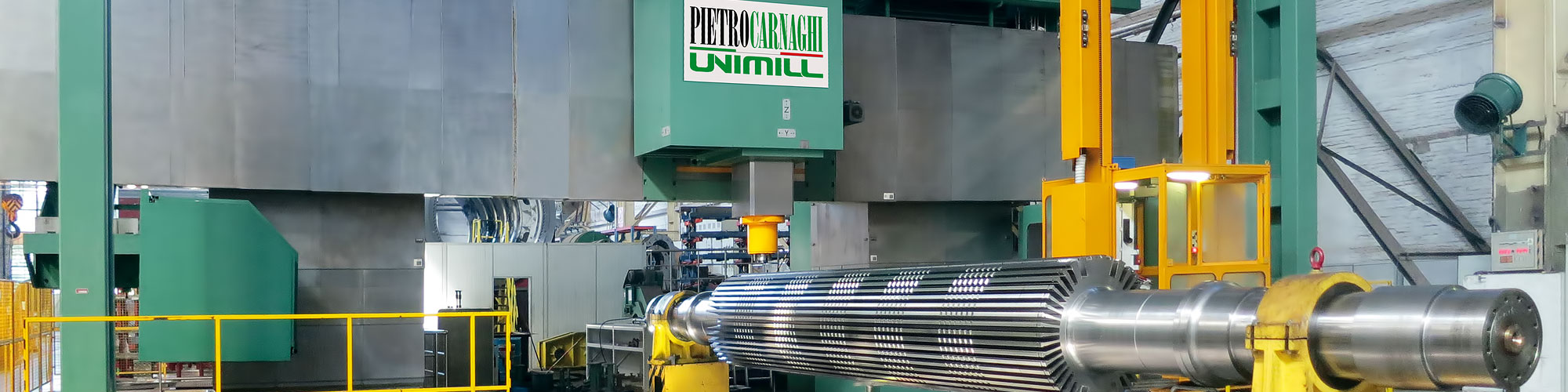

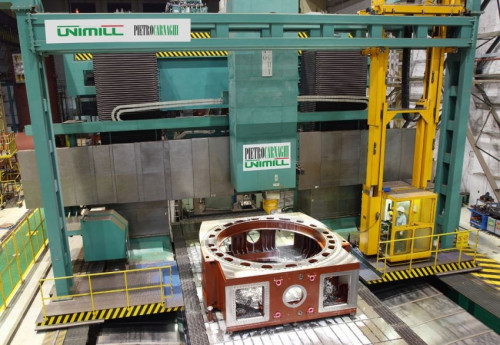

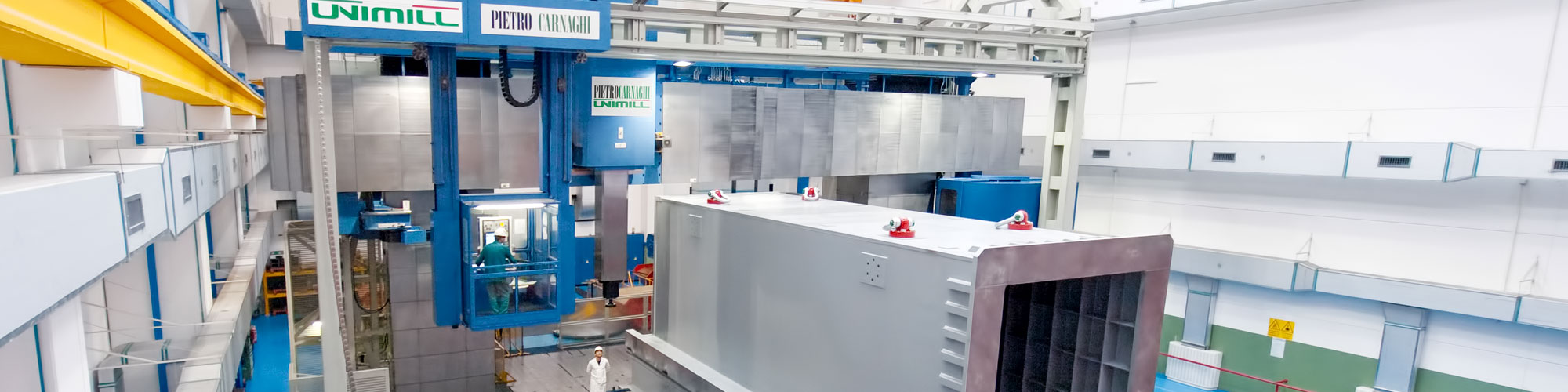

Portalfršsmaschine (Gantry)


Seit mehr als 20 Jahren werden bei PIETRO CARNAGHI grosse Portalfräsmaschinen der UNIMILL Baureihe produziert.
Diese Maschinen zeichnen sich aus durch den innovativen Einsatz von technischen Lösungen und einem hohen Grad von Automation in Verbindung mit höchster Qualität.
UNIMILL Maschinen sind unter Verwendung massiver Bauteile konstruiert. Das verfahrbare Portal wird hydrostatisch geführt und kann mit einer vertikal verfahrbaren Quertraverse ausgestattet werden.
Der Abstand zwischen den Ständern kann bis zu 10.000 mm betragen und die vertikale Arbeitsebene erreicht bis zu 9.000 mm.
Die Dimension der Arbeitsplatte kann nach Kundenwunsch gestaltet werden. Die UNIMILL Gantry Portalmaschine kann mit einem integrierten Drehtisch ausgestattet werden und wird damit allen möglichen Bearbeitungserfordernissen gerecht.
Zur Verwirklichung einer Pendelbearbeitung können auch 2 separate Arbeitsbereiche über eine positionierbare Trennwand definiert werden.
Während der Entwicklungsarbeit wurde auf höchste Flexibilität geachtet um maximale Produktivität zu erreichen.
Vollautomatischer Werkzeug- und Zubehörwechsel über Ketten- oder Scheibenmagazine oder auch verfahrbare Pick up Systeme sind möglich. Ebenso ist eine grosse Anzahl verschiedenster Zubehöroptionen verfügbar.




Technische Daten:





UniMil
40
UniMill
50
UniMill
60
UniMill
70
UniMill
80
UniMill
90
UniMill
100
UniMill
110
UniMill
120
UniMill
130
UniMill
140
Distance between the columns mm 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000
Table width mm 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000
Milling height with vertical head: fixed crossrail mm 1500 - 2000 - 2500
Milling height with vertical head: movable crossrail mm 3000 - 3500 - 4000 3000 - 4000 - 5000 - 6000 4000 - 5000 - 6000 - 7000 4000 - 5000 - 6000 - 7000 - 8000
Ram stroke Z axis mm 1500 2000 - 2500 - 3000 - 3500 - 4000
Ram section mm 480 x 480 500 x 500 / 600 x 600
Milling power kW 37 / 50 60 / 75 / 113
Milling torque Nm 1900 / 2600 6122 / 6250 / 10100
Max. RPM rpm 4000 4000 / 2500
Tool taper   ISO 50 - HSK 100 ISO 50 or HSK 100 / ISO 60 or HSK 160
Rapid feed X, Y and Z mm/min
20000 15000 10000
Turning table diameter mm
3000 4000 5000 6000 8000 10000
