Production

Fraiseuse Portique Mobile

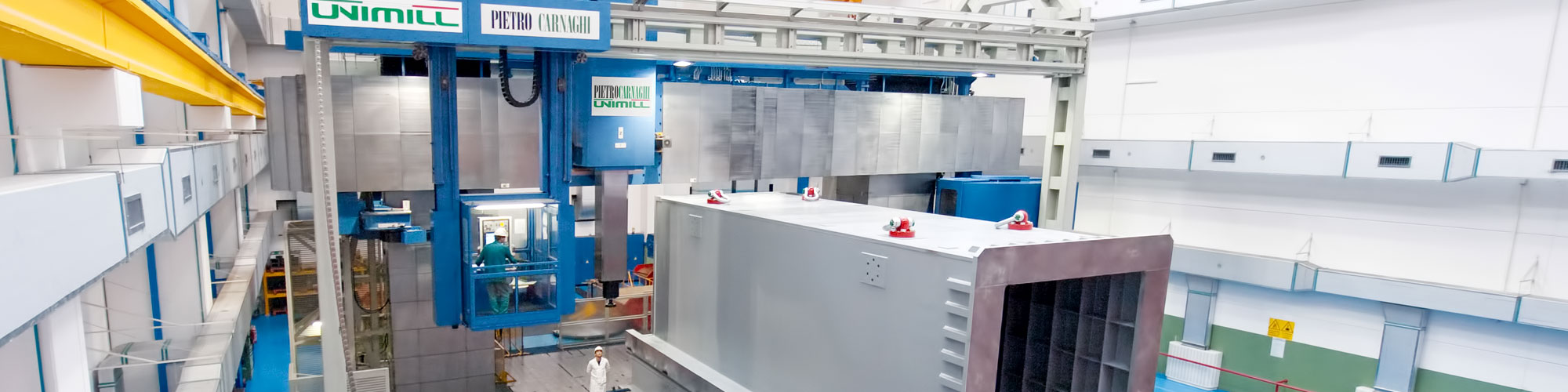

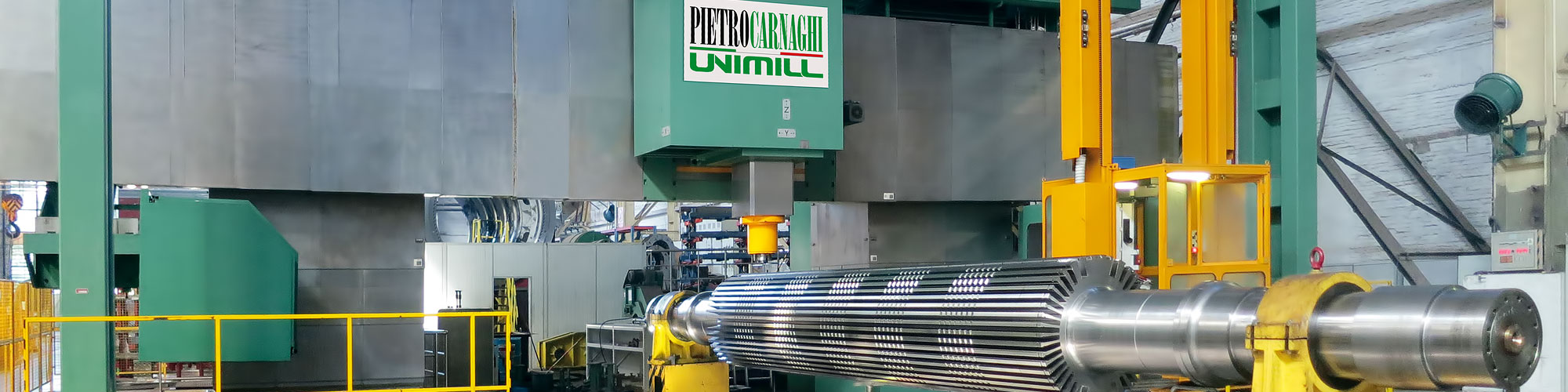

Depuis plusieurs dizaines d’années, Pietro Carnaghi produit des fraiseuses verticales à portique mobile type Gantry, dénommées modèles UNIMILL. Caractérisées par des solutions techniques extrêmement innovantes et dotées de caractéristiques techniques et d’automatisation de haute qualité, les modèles Unimill sont entièrement réalisés avec des structures massives, dans lesquelles le portique mobile et le mouvement de l’axe Y sont guidés hydrostatiquement. L’écart entre les montants peut atteindre 10000 mm et la largeur de la table d’usinage 9000 mm. La longueur de la table d’usinage est modulaire et varie en fonction de la demande du client. Le modèle UNIMILL peut être équipé de plateau de tournage de façon à constituer une solution complète pour tous les usinages possibles nécessaires.
Les modèles Unimill permettent l’usinage en pendulaire, en aménageant deux zones séparées sur la table : une zone d’usinage, avec les protections et carters mobiles (options) et une zone de préparation pièce, accessible au moyen de passerelles à hauteur de la table.
La conception a fait l’objet d’un soin particulier afin de favoriser la flexibilité de ces modèles et garantir la plus haute productivité.
Le changement des accessoires et des outils s’effectue automatiquement, avec des systèmes de chaînes porte-outils, disques magasin ou pick-up mobiles pour les accessoires les plus lourds.
Pour compléter l’universalité des opérations qu’il est possible d’effectuer, une vaste gamme d’accessoires têtes de fraisage est disponible.




Caractéristiques techniques:





UniMil
40
UniMill
50
UniMill
60
UniMill
70
UniMill
80
UniMill
90
UniMill
100
UniMill
110
UniMill
120
UniMill
130
UniMill
140
Distance between the columns mm 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000
Table width mm 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000
Milling height with vertical head: fixed crossrail mm 1500 - 2000 - 2500
Milling height with vertical head: movable crossrail mm 3000 - 3500 - 4000 3000 - 4000 - 5000 - 6000 4000 - 5000 - 6000 - 7000 4000 - 5000 - 6000 - 7000 - 8000
Ram stroke Z axis mm 1500 2000 - 2500 - 3000 - 3500 - 4000
Ram section mm 480 x 480 500 x 500 / 600 x 600
Milling power kW 37 / 50 60 / 75 / 113
Milling torque Nm 1900 / 2600 6122 / 6250 / 10100
Max. RPM rpm 4000 4000 / 2500
Tool taper   ISO 50 - HSK 100 ISO 50 or HSK 100 / ISO 60 or HSK 160
Rapid feed X, Y and Z mm/min
20000 15000 10000
Turning table diameter mm
3000 4000 5000 6000 8000 10000
