Systmes Palettes


Différents systèmes de manutention des pièces au moyen de palettes sont disponibles pour les machines Pietro Carnaghi, en fonction des exigences :

PALETTE ROTATIVE (TYPE ATF): la solution la plus compacte. Deux palettes tournent à 0° - 180° sur une base mobile. Disponible pour palettes jusqu’à 2000 mm de diamètre.

PALETTE DE TRANSFERT:
La version de base prévoit la gestion de deux palettes, le nombre pouvant être augmenté en fonction des exigences.
Le système est composé des éléments suivants :
- Distributeur tournant RSU muni de convoyeur de palettes.
- Station tournante RPS extérieure pour le chargement, déchargement et centrage des pièces.
La station est équipée du même siége que le tour vertical.
- Station(s) de parking SPS

SIEGE MOBILE À DEUX PLATEAUX (axe Y de translation):
Système à axe linéaire avec déplacement hydrostatique. Cette solution allie le plus rapide changement alterné des plateaux et la possibilité d’utiliser un axe d’usinage Y pour les fraisages hors axe.

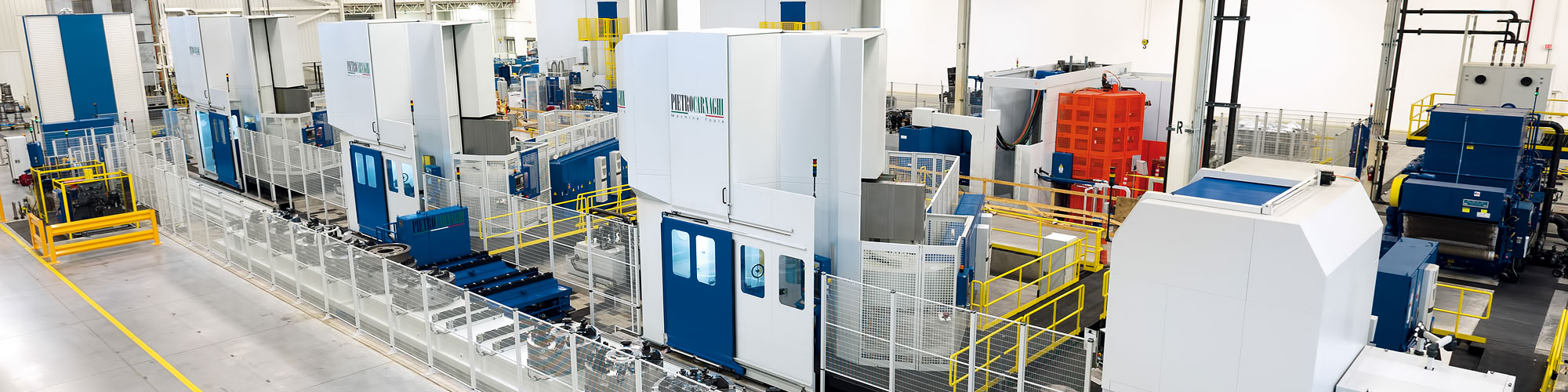

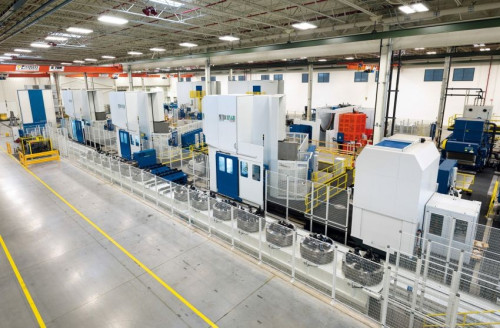

SYSTÈME CELLULE FMS:
Système d’alimentation des pièces avec navette chargement/déchargement se déplaçant sur des rails, apte à servir deux ou plusieurs machines. Différents éléments sont disponibles pour compléter le système :
- Une ou plusieurs stations tournantes RPS extérieures pour chargement, déchargement et centrage des pièces.
La station est équipée du même siège que le tour vertical.
- Station(s) de parking SPS
