Tours verticaux

Srie ATF (mm 1000-1400)

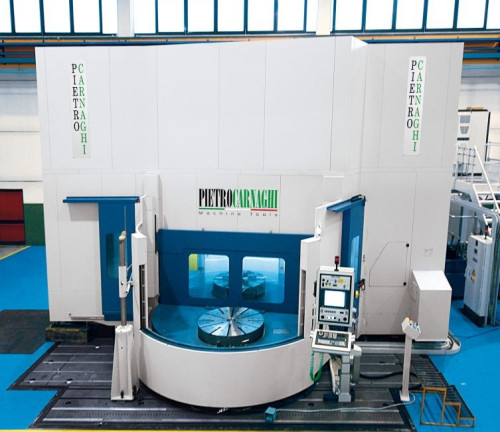

Le centre vertical de tournage et fraisage Pietro Carnaghi modèle ATF a été conçu selon une forme de construction compacte thermo-symétrique, à un montant situé sous le soubassement.
Le tour ATF peut être équipé d’un système de double palettes pivotant (0-180°) permettant d’effectuer le centrage de la pièce sur la palette externe en temps masqué tandis que la palette interne est en cours d’usinage.
La compacité, la rigidité et la précision extrême de cette configuration font de la palette ATF une solution idéale pour les usinages des composants mécaniques les plus précis.

Caractéristiques techniques:

    ATF10 T/TM ATF14 T/TM
Max. turning diameter mm 1000 1400
Table - Pallet diameter mm 630 / 800 1000 / 1250
Max. allowable weight t 2 3
Standard RPM RPM 5.5 - 1250 / 5.5 - 1000 4.4 - 800 / 4.4 - 650
Turning power kw 60 / (100)
Turning height mm 750 - (1000) - (1200) - (1500) - (1800)
Ram section mm 250 x 250
Ram stroke Z axis mm 1000 - (1250) - (1500)
Milling power kw 37
Max RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000
