大型立式车床

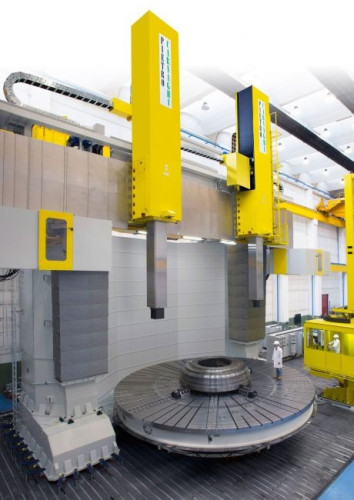

AP系列– 双立柱 (mm 7000 - mm 14000)


专为大型工件设计的AP型机床采用双立柱结构,工件的最大直径可达14m(45.9 ft) 。
机床为框架结构,立柱安装在装有主轴和变速箱的工作台底座上。
所有的这些部分装配到一起,构成一个具有最大稳定性和刚性、能够承受恶劣切削条件的坚固结构。
在横梁前部,有两个用于支撑滑枕鞍架水平运动(通过静压系统)的水平导轨。顶部和底部导轨间的距离是经过计算的,确保机床具有最佳的切削性能。
所有的机床结构都经过有限元分析(FEM),主要的框架部件都经过热稳定测试并符合热处理工艺。





技术参数:

    AP 70
T/TM
AP 80
T/TM
AP 90
T/TM
AP 100
T/TM
AP 120
T/TM
AP 130
T/TM
AP 140
T/TM
Max. turning diameter mm 7000 8000 9000 10000 12000 13000 14000
Table diameter mm 6000 6500 8000 8000 8000 10000 10000
Standard weight t 200 200 200 200 200 350 350
Max. allowable weight t 250 250 350 350 350 500 500
Max. RPM rpm 60 60 50 50 50 35 35
Turning power kW 120 - (180) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm (2000) - (2500) - 3000 - 3500 - 4000
Milling power kW 60 / 71 / 100
Max. RPM rpm 2500 - 3000 - (6000)
Rapid feeds X-Z-axes mm./min 15000
