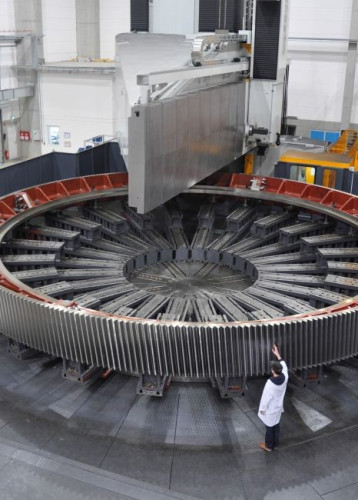

Крупногабаритные вертикальные токарно-карусельные станки

Серия as – одна стойка (mm 6500 - mm 18000)


стойкой.
Эта конструкция весьма целесообразна для операций токарной обработки деталей большого диаметра, поскольку имеет значительные возможности по увеличению диаметра обработки.

Конструкция модели AS состоит из основания, на котором расположены шпиндель и коробка передач, одной стойки с направляющими для подвижной поперечины и основанием стола (в качестве опции он может перемещаться поступательно).
Эти элементы образуют жесткую раму, обеспечивающую максимальную жесткость.

Передовой механизм механической компенсации поперечины и стойки разрабатывался в течение многих лет, используя опыт в различных областях: от обработки деталей для ядерной промышленности до авиакосмических компонентов
Компенсационные стержни трех типов работают вместе, чтобы свести к минимуму геометрические отклонения, происходящие в результате перемещения узлов большой массы по оси станка.
К тому же, конструкции станков спроектированы с использованием метода конечных элементов, и главные детали станков подвергнуты термической стабилизации и специальной обработке.


Технические данные:



    AS 65
T/TM
AS 80
T/TM
AS 100
T/TM
AS 120
T/TM
AS 140
T/TM
AS 160
T/TM
AS 180
T/TM
Max. turning diameter mm 6500 8000 10000 12000 14000 16000 18000
Table diameter mm 6000 6500 8000 8000 10000 10000 10000
Standard weight t 200 200 200 200 350 350 350
Max. allowable weight t 250 250 350 350 500 500 500
Max. RPM rpm 60 60 40 40 35 35 35
Turning power kW 150 - (230) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm 350 x 350 - (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm 1500 - (2000) - (2500) - (3000) - (3500) - (4000)
Milling power kW 40 / 60 / 71 /100
Max. RPM rpm 2500 - 3000 (6000)
Rapid feeds X-Z-axes mm./min 15000 10000
