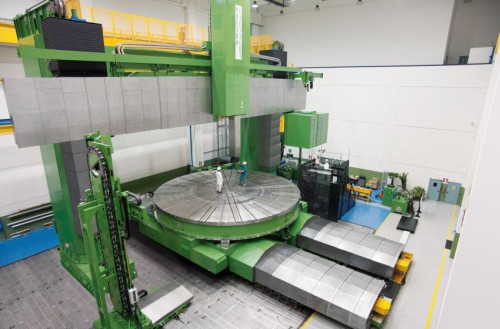

Torni verticali di grandi dimensioni

Serie AY a tavola traslante (mm 6500 - mm 18000)


• Torni verticali di grandi dimensioni, con tavola mobile (asse Y)
• Assi lineari idrostatici
• Tavola con cuscinetto assiale idrostatico, per carichi fino a 500 ton
• Struttura rigida con due colonne a garanzia di massima stabilità
• Lavorazioni estremamente performanti, con potenze fino a 300 kW
• Ampia disponibilità di accessori e possibilità di interpolazione fino a 5 assi
• Massimizzazione delle lavorazioni sui componenti, riducendo i piazzamenti
• Connessione rigida tipo Hirth per portautensili ed accessori


Caratteristiche tecniche:

    AY 62
T/TM
AY 65
T/TM
AY 70
T/TM
AY 80
T/TM
AY 100
T/TM
AY 120
T/TM
AY 130
T/TM
AY 140
T/TM
Max. diametro tornibile mm 6200 6500 7000 8000 10000 12000 13000 14000
Diametro tavola mm 5000/5700 6000 6000 6500 8000 8000 10000 10000
Peso standard t 120 200 200 200 200 200 350 350
Peso ammesso t 170 250 250 250 350 350 500 500
Max. g/min. rpm 75 60 60 60 50 50 35 35
Potenza in tornitura kW 60 - 100 - (120) - (180) - (300)
Altezza di tornitura: traversa fissa mm 1500
Altezza di tornitura: traversa mobile mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Sezione barra mm (350 x 350) - (400 x 400) - (500 x 500) - (600 x 600)
Corsa carro asse Z mm 1500 - (2000) - (2500) - (3000) - (3500) - (4000)
Potenza in fresatura kW   40 / 60 / 71 / 100
Max. g/min. rpm   2500 - 3000 (6000)
Avanzamenti rapidi assi X-Z mm./min 15000 10000
Avanzamento rapido asse Y mm./min 10000
