大型立式车床

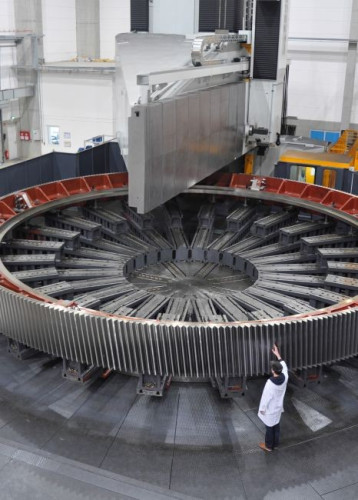

AS系列 – 单立柱 (mm 6500 - mm 18000)


皮特卡纳基的AS型立式车床采用单立柱设计,是具有出色刚性的结构。
此结构对于大直径车削操作非常实用,有较大的提高加工直径尺寸的潜能。
AS型机床由一个装有主轴和工作台变速箱的底座、一个有用于横梁移动滑轨和工作台的立柱结构组成(作为选项,可以采用工作台平移式)。
这些部分安装在一起形成一个刚性的框架,确保机床具有最大的稳定性和强度。
基于多年从核电部件加工到航空部件加工的不同领域获得的经验,横梁和立柱机械补偿的复杂机构已得到了很大程度的改进。
三套不同的补偿装置同时工作,使由于大质量部件在机床轴上运动所导致的几何偏离最小。
所有的机床结构都经过有限元分析(FEM),主要的框架部件都经过热稳定测试并符合热处理工艺。


技术参数:



    AS 65
T/TM
AS 80
T/TM
AS 100
T/TM
AS 120
T/TM
AS 140
T/TM
AS 160
T/TM
AS 180
T/TM
Max. turning diameter mm 6500 8000 10000 12000 14000 16000 18000
Table diameter mm 6000 6500 8000 8000 10000 10000 10000
Standard weight t 200 200 200 200 350 350 350
Max. allowable weight t 250 250 350 350 500 500 500
Max. RPM rpm 60 60 40 40 35 35 35
Turning power kW 150 - (230) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm 350 x 350 - (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm 1500 - (2000) - (2500) - (3000) - (3500) - (4000)
Milling power kW 40 / 60 / 71 /100
Max. RPM rpm 2500 - 3000 (6000)
Rapid feeds X-Z-axes mm./min 15000 10000
