Вертикальные токарно-кару

модель AC (mm 1600-3200)

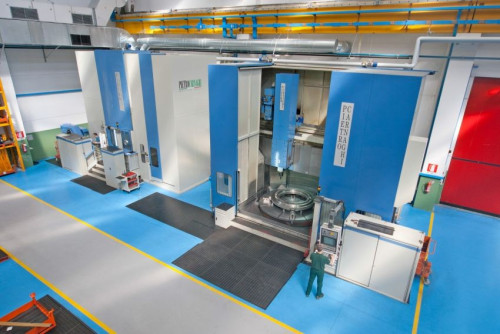

Вертикальные токарно-карусельные станки Pietro Carnaghi, модель AС, сконструированы и выполнены компактными с исключительно жесткой термо-симметричной конструкцией со стойкой, установленной на основании станины.
Эти элементы собраны таким образом, чтобы сформировать корпус, обеспечивающий максимальную стабильность и прочность.
Подвижная поперечина сконструирована так, чтобы выдерживать тяжелые режимы резания.
На передней части две горизонтальных направляющих скольжения держат каретку вертикального ползуна при ее горизонтальном перемещении (через гидростатические карманы). Расстояние между верхней и нижней направляющими обеспечивает максимальную производительность при резании.

Наличие различных конфигураций (различная высота точения, сечения ползуна, принадлежности для обработки, измерительные датчики) делает модели AC более гибкими и подходящими для любых требований: начиная от самой высокой точности при операциях чистовой обработки (авиационные детали) и до самых тяжелых режимов резания (кованые кольца).


Технические данные:

    AC16T/TM AC20T/TM AC24T/TM AC28T/TM AC32T/TM
Max. turning diameter mm 1600 2000 2400 2800 3200
Table - Pallet diameter mm 1250 / 1400 1600 / 1800 2000 / 2200 2200 / 2500 2800 / 3000
Max. allowable weight t 12 15 20 30
Standard RPM RPM 450 / 450 375 / 375 275 / 250 250 / 250 225 / 200
Turning power kw 60 - 100
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 1200 - 1500 - 1800 - 2100 1200 - 1500 - 1800 - 2100
Ram section mm 250 x 250 - (300 x 300)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000)
Milling power kw 37 / 40
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000 20000
